ODM Automatische 80 Packungen pro Stunde Wärmeschrumpffilm Verpackungsmaschine Packer Schrumpfverpackungsmaschine für Flaschenwasser Produktionslinie

ODM Automatisierte 80 Packungen pro Stunde Schrumpffolienverpackungsmaschine Packer Schrumpfverpackungsmaschine für die Abfüllung von Wasser

Shanghai Peiyu Packaging Technology Co.,Ltd.

Anwendungsbereich: Diese Ausrüstung eignet sich hauptsächlich für die industrielle Verpackung von Glasflaschen/PET-Flaschen/Dosen in Branchen wie Wasser, Getränke, Bier, Lebensmittel und Medizin.

Anwendbarer Produktionslinienkapazitätsbereich: 12.000 bis 48.000 Flaschen/Stunde

Kapazitätsbereich je nach Verpackungsspezifikation: 30 bis 260 Packungen pro Minute

Hauptkomponentenkonfiguration:

1. Einführung der 80 Packungen pro Stunde Schrumpffolienverpackungsmaschine Packer Schrumpfverpackungsmaschine:

Die einteilige vollautomatische kann Schrumpffolienverpackungsmaschine ist eine neue Art von Verpackungsgerät, das auf der Grundlage der Eigenschaften des Schrumpfens der Verpackungsfolie beim Erhitzen entwickelt und hergestellt wurde. Sie kann Einzelprodukte automatisch anordnen, gruppieren, Flaschen mit Servo schieben, die Folie mit Servo umwickeln und schließlich durch Erhitzen und Schrumpfen, Abkühlen und Formen eine Sammelverpackung bilden. Die verpackten Produkte sind fest gebunden, mit einem regelmäßigen und schönen Aussehen, wodurch Verpackungskosten gespart werden.

2. Anwendungsszenario für die 80 Packungen pro Stunde Schrumpffolienverpackungsmaschine Packer Schrumpfverpackungsmaschine:
Die Schrumpffolienverpackungsmaschine kann in großem Umfang in Wasserproduktionslinien, Getränkeproduktionslinien, Konservenproduktionslinien, Tiernahrungsproduktionslinien, Bierproduktionslinien, Flüssigwürze-Produktionslinien usw. eingesetzt werden.

3. Prozessablauf für die 80 Packungen pro Stunde Schrumpffolienverpackungsmaschine Packer Schrumpfverpackungsmaschine:

Fördern, Sortieren, Gruppieren, Folienzuführung, Folienaufnahme, Stangenwicklung, Schrumpfen, Abkühlen, Fertigproduktausgabe.

Einige Zertifizierungszertifikate und Kundenbeispiele

4. Beschreibung der Prozesseigenschaften für die 80 Packungen pro Stunde Schrumpffolienverpackungsmaschine Packer Schrumpfverpackungsmaschine:
4.1 Einfaches und schönes Aussehen, neuartige und einzigartige Struktur, einfache Wartung.
4.2 Pneumatische Expansion unterstützt Folienrollen, elektronische Induktionsfolienförderung, stabile Folienzuführung, schneller und rascher Folienwechsel.
4.3 Servomotor-Steuerungssystem, stabil und zuverlässig.

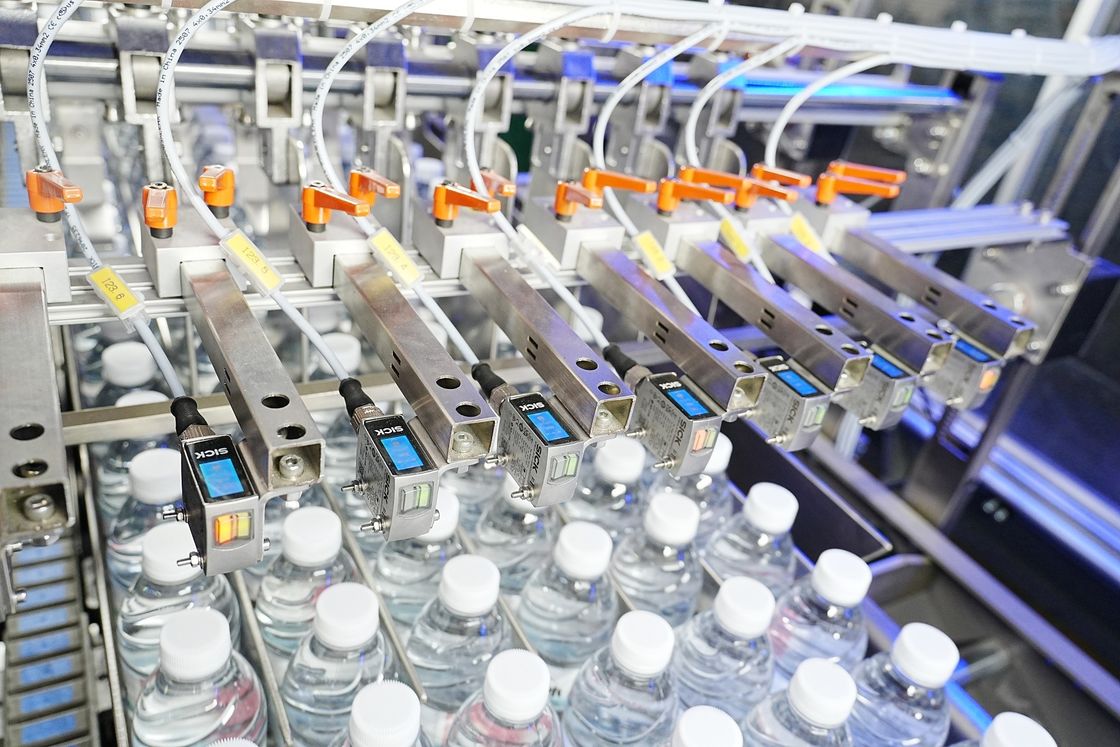

4.4 Der Eingang verwendet eine progressive Flaschenzuführung mit Stufenführungsplatte, und der dynamische Fahrbahntrennmechanismus wird mit Ultraschallerkennung kombiniert, um Flaschenstaus in Echtzeit wirksam zu verhindern.
4.5 Das verlängerte Flaschenförderband ist förderlich für die Sortierung von Flaschen, wodurch die Anzahl der Folienaufnahmestangen effektiv erhöht, die lineare Geschwindigkeit der Förderkette reduziert und die Toleranz der Ausrüstung erhöht wird.
4.6 Der Flaschentrennmechanismus verwendet Servo in Kombination mit einer Nockenstruktur, und die Flaschentrennung ist präzise und zuverlässig.
4.7 Die Schrumpfkammer verwendet eine einzigartige Umlufttechnologie, um den Schrumpfeffekt erheblich zu verbessern. Angemessene Struktur, Wärmeisolierung, hohe Temperaturkontrollgenauigkeit, besserer Schrumpfverpackungseffekt.
4.8 ​​Mehr als 90 % der elektrischen Komponenten sind importierte hochwertige Marken, stabil und zuverlässig.
4.9 Die gesamte Maschine verwendet ein energiesparendes Technologie-Design, wodurch 30 % des Stromverlusts eingespart werden, kohlenstoffarm und umweltfreundlich.
4.10 Der Farbkennungssensor erfasst automatisch die Markierung, und der Servomotor steuert die Folienzuführungslänge und -position, um die Farbfolienpositionierung zu erreichen und die Produktverpackungsqualität zu verbessern.

5. Hauptstruktur und Funktion für die 80 Packungen pro Stunde Schrumpffolienverpackungsmaschine Packer Schrumpfverpackungsmaschine:

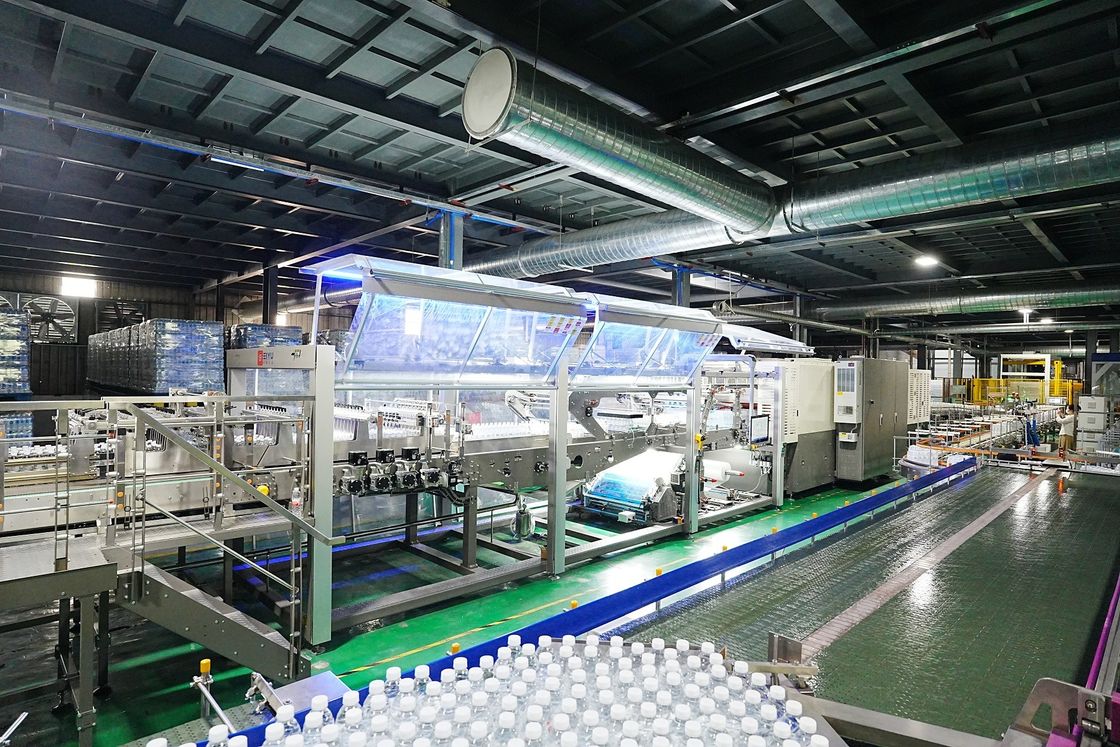

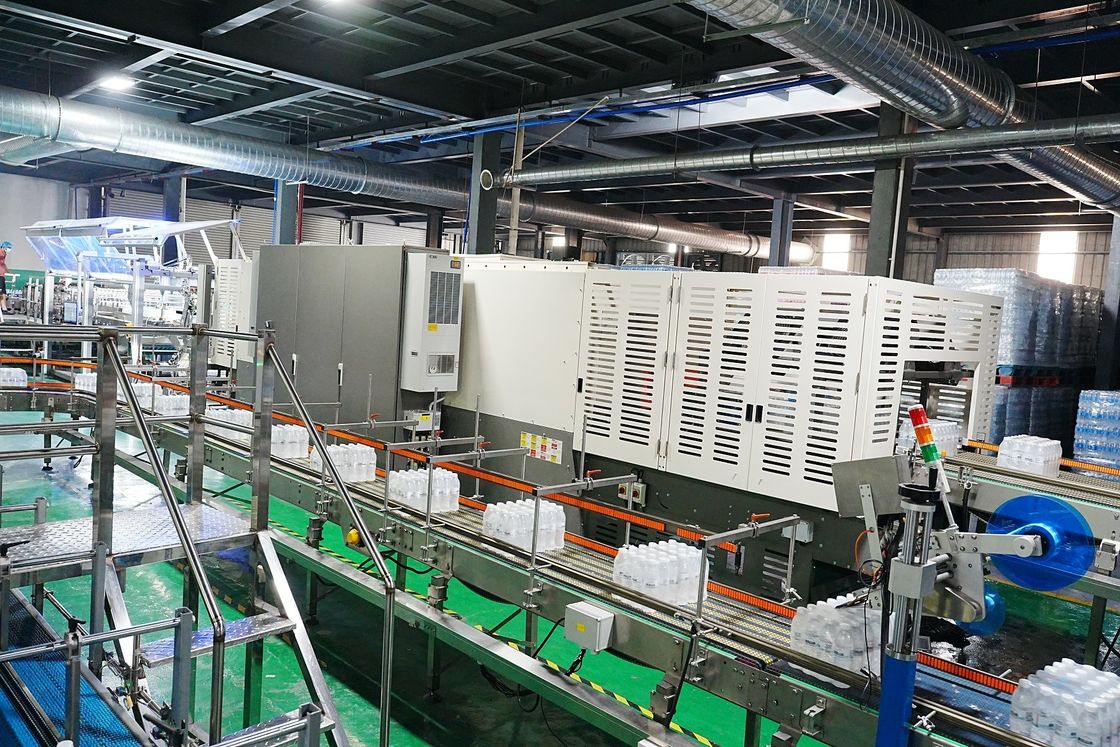

Der gesamte Satz von Geräten besteht aus Flaschenförderband, Verpackungsmaschine, Schrumpfmaschine, nicht angetriebener Förderrolle und elektrischer Steuerung, pneumatischer Steuerung und anderen Teilen.

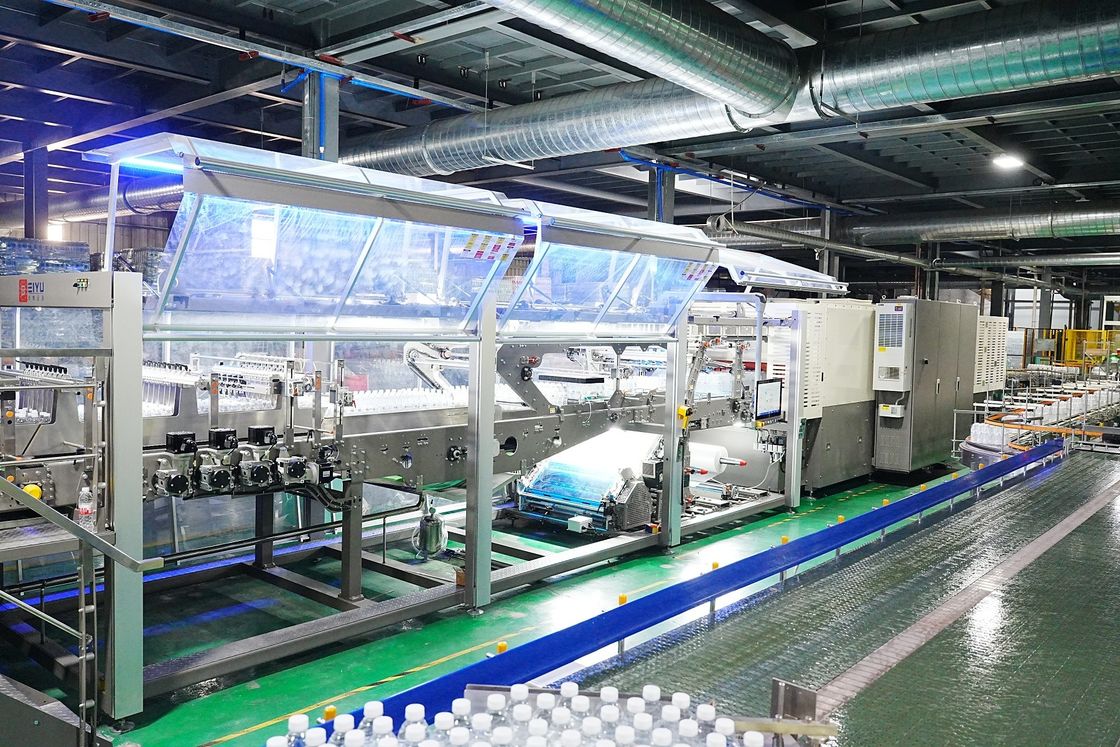

(5.1) Verpackungsmaschine
Die Verpackungsmaschine besteht hauptsächlich aus Rahmen, Flaschentrennmechanismus, Flaschenschiebemechanismus, Folienplatzierungsmechanismus, Folienwickelmechanismus usw.
5.1.1. Der Flaschenzuführmechanismus ist für die Beförderung von PET-Flaschen zum Flaschentrennmechanismus zuständig, der in zwei Teile unterteilt ist: vordere Förderung und hintere Förderung.
5.1.2 Der Flaschentrennmechanismus ist für die Sortierung von PET-Flaschen gemäß den Verpackungsanforderungen zuständig, um das Schieben der Folie zu realisieren.
5.1.3. Der Flaschenschiebemechanismus ist dafür zuständig, die gruppierten PET-Flaschen nach vorne zu schieben und sie mit Folie zu umwickeln.
5.1.4. Das Abwickeln der Folie ist für die Zuführung von Folie zum Umwickeln der gruppierten PET-Flaschen zuständig.
5.1.5. Folienwicklung: Die Zuführungslänge der Schrumpffolie wird automatisch entsprechend der Größe der Verpackung eingestellt, und die automatische Folienwicklung wird synchron während der Vorwärtsbewegung des Produkts abgeschlossen.

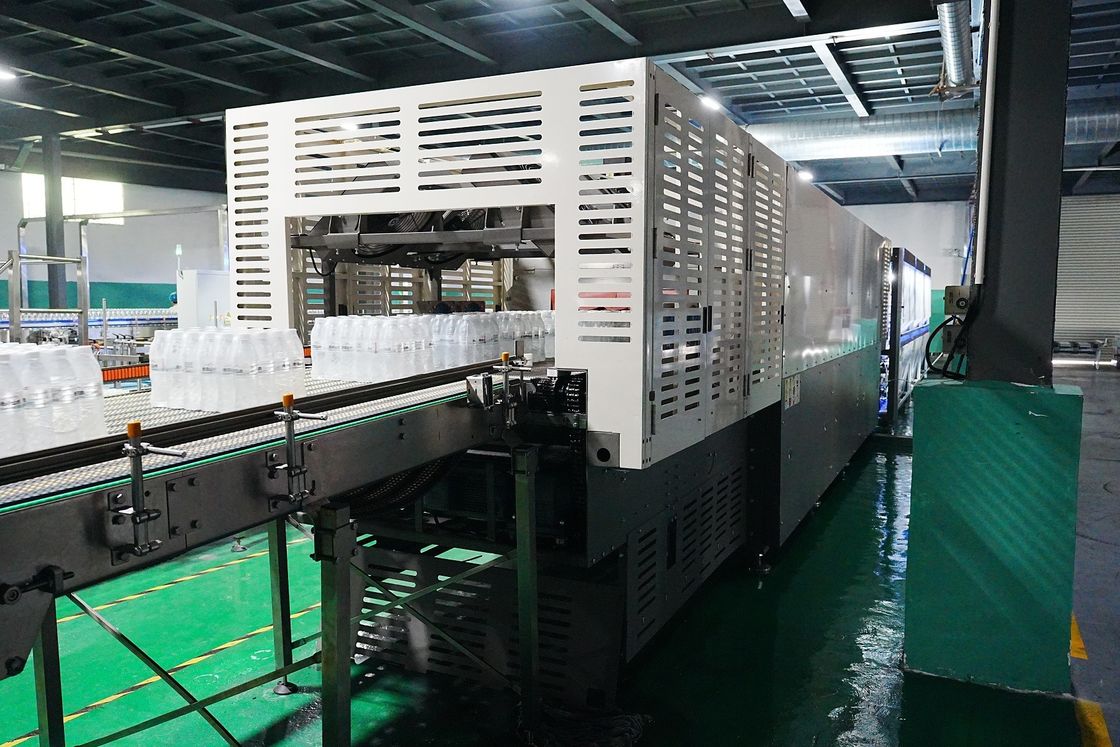

(5.2) Schrumpfmaschine
Die Schrumpfmaschine besteht aus drei Teilen: Erhitzen und Schrumpfen, Abkühlen und Formen sowie Produktförderung.
5.2.1. Erhitzen und Schrumpfen:
Die Schrumpfmaschine erhitzt und schrumpft die umwickelte Verpackung, so dass die Folie gleichmäßig bei der eingestellten Temperatur schrumpft, eng an der Oberfläche der Verpackung anliegt und die Verpackung fest umwickelt, um den gewünschten Verpackungszweck zu erreichen.
Der Temperaturregler verwendet einen Digitalanzeige-Temperaturregler mit eingebauter PID-Funktion. Die Temperaturerfassung ist empfindlich und genau und kann nach Belieben eingestellt werden. Während des Betriebs wird die Temperatur von sechs Teilen im Schrumpfofenhohlraum durch Thermoelemente erfasst, und der Heizzustand des Heizrohrs wird automatisch angepasst, um sicherzustellen, dass die Heiztemperatur im Ofenhohlraum innerhalb des eingestellten Temperaturbereichs konstant ist.
Das Luftvolumen und der Druck des Ofens können durch variable Frequenzregelung gesteuert werden. Während des Betriebs wird die Wärme des Heizrohrs von den beiden Seitenwänden und dem Boden des Schrumpfofenhohlraums durch den Zentrifugalventilator ausgeblasen und wirkt auf das umwickelte Produkt. Diese Ausrüstung hat insgesamt 6 Ventilatoren, von denen jeder aus einem von unserem Unternehmen angepassten verlängerten Wellenmotor und einem speziellen Mehrflügel-Zentrifugalrad besteht. Entsprechend der Laufrichtung der Ausrüstung entsprechen jeweils zwei Ventilatoren einer Heizzone und einer Formzone. Entsprechend dem Heißformprozess des umwickelten Produkts kann die Lüfterdrehzahl jeder Heizformzone durch Frequenzumwandlung eingestellt werden, um das erforderliche Luftvolumen und den erforderlichen Luftdruck zum Formen zu erreichen.
Das Luftvolumen und die Luftauslassposition im Schrumpfofen können nach Belieben eingestellt werden. Entsprechend dem Heißformprozess des umwickelten Produkts können das Luftvolumen und die Luftauslassposition eines bestimmten Abschnitts der Heizformzone durch mechanisches Einstellen der Innenwand des Ofenhohlraums und der Bodenluftvolumen-Einstellplatte eingestellt werden.
Die Folienverpackung kann von Einzel- und Doppelkanälen gemeinsam genutzt werden. Diese Maschine wird als Doppelkanal-Folienverpackung verwendet, und eine Heißluftplatte ist in der Mitte des Heizofenskanals konfiguriert. Die Wärme ist gleichmäßiger, wenn die Doppelverpackung durch den Schrumpfofen geht. Bei Verwendung als Einzelkanal muss die mittlere Heißluftplatte im Heizofenskanal entfernt werden.
Nehmen Sie entsprechende Änderungen gemäß den Kundenanforderungen vor.
Die erforderliche Verpackungstemperatur beträgt 200°~280°, die Heizzeit beträgt 30-40 Minuten, die Heizrohrleistung beträgt 155 kW und die Außenwandtemperatur des Heizofens beträgt 30°~50°.
5.2.2. Abkühlen und Formen:
Abkühlen und Formen ist dafür zuständig, die Folie auf der Oberfläche der Verpackung nach dem Erhitzen und Schrumpfen schnell abzukühlen, so dass die Folie schnell einen hochfesten Zustand erreicht, um eine einfache Handhabung zu ermöglichen.
Der Auslass des Schrumpfofens ist mit 6 Sätzen von Wärmeableitungsventilatoren ausgestattet, und das perforierte Maschenband wird für den Transport verwendet, wodurch die Umhüllungsfolie schnell abgekühlt und ein hochfester Zustand gebildet werden kann.

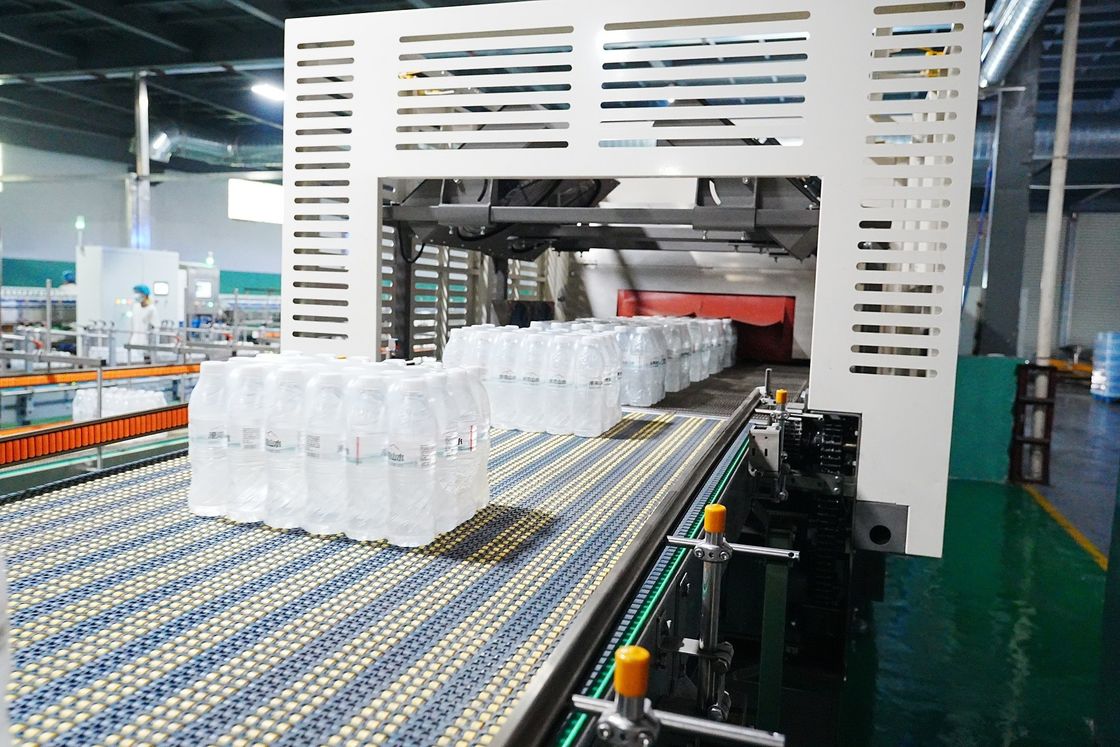

5.2.3. Produkttransport:
Die Edelstahl-Fördernetzketten haben einen engen und gleichmäßigen Maschenabstand, eine hohe Maschenfestigkeit, eine stabile Übertragung und eine hohe Verschleißfestigkeit; die Maschine kann unabhängig gesteuert werden, und die Motordrehzahl kann durch Frequenzumwandlung angepasst werden, um der Geschwindigkeit der Hauptmaschine der Folienwickelmaschine zu entsprechen.
Die vollständig verpackten Artikel werden zur unmotorisierten Förderrolle transportiert; die unmotorisierte Förderrolle kann eine Rolle der vorübergehenden Lagerung spielen, was für das Personal zum Stapeln oder Tragen geeignet ist.

6.1) 80 Packungen pro Stunde Schrumpffolienverpackungsmaschine Packer Schrumpfverpackungsmaschine Konfiguration:

Hinweis: Die obige Konfiguration ist die herkömmliche Konfiguration. Wenn sie durch den Lieferzyklus des externen Lieferanten beeinflusst wird, wird die Marke mit der gleichen Konfiguration entsprechend ausgewählt. Das Unternehmen wird keine zusätzliche Benachrichtigung vornehmen.

2). 80 Packungen pro Stunde Schrumpffolienverpackungsmaschine Packer Schrumpfverpackungsmaschine Konfigurationsvorteile:
Der Hauptmechanismus der Ausrüstung wird von einem Servomotor gesteuert, der mit 11 Servos ausgestattet ist, wobei eine doppelte Servo-Finger-Flaschentrennung verwendet wird, und die Folienwickelkette wird vom Servo angetrieben, um eine perfekte Übereinstimmung zwischen der Folienwickel-Leitungsgeschwindigkeit und der Ausrüstungsbetriebsgeschwindigkeit zu erreichen. 11 Servos können die Übertragungseffizienz der Ausrüstung effektiv verbessern und eine präzise Steuerung der Ausrüstung erreichen.

7. Technische Vorteile der Peiyu-Ausrüstung:
Das Luftvolumen auf beiden Seiten des Peiyu-Schrumpfofens ist einstellbar, das Luftvolumen am Boden des Schrumpfofens ist einstellbar, und der Schrumpfofenauslass der Folienwickelmaschine ist standardmäßig mit einem 4 Meter langen Kühlförderer ausgestattet. Nach dem Schrumpfen sieht die Verpackung schön aus, die Schrumpflöcher auf beiden Seiten der Verpackung sind rund oder oval ohne offensichtliche Falten, die Farbfolie ist ausgerichtet, die oberen und unteren Abweichungen betragen ±5 mm und die linken und rechten Abweichungen betragen ±5 mm.

(1) Steuerungsvorteile:
Pei Yu hat die zugrunde liegende Software unabhängig entwickelt, und SPS, Servomotor, Wechselrichter usw. werden von Produkten der Marke Huichuan ausgewählt, die nicht durch die Lieferzeit importierter Marken-Elektrokomponenten begrenzt sind. Durch die zugrunde liegende Entwicklung des elektrischen Programms ist die Softwarebedienung bequemer, und das Programm kann während des Betriebs der Ausrüstung online angepasst werden, ohne anzuhalten, um Parameter zu finden, was die Betriebseffizienz der Einzelmaschine und der gesamten Linie verbessert. Das Steuerungssystem bietet eine zweijährige Garantie.
Wenn der Kunde andere Anforderungen hat, können die Zubehörteile unter der Voraussetzung ausgetauscht werden, dass der Lieferzeitraum kontrollierbar ist.
(2) Vorteile der mechanischen Konstruktion:
Das Flaschenförderband ist für die Beförderung der Dosen/Flaschen zum Flaschentrennmechanismus zuständig. Das Förderband verwendet das Netzband der Serie Regina 610. Die vollständig geschlossene Oberseite kann eine hervorragende Produktunterstützung bieten, das Herunterfallen von Flaschen vermeiden und ist langlebig; gleichzeitig ist die Verwendung einer kleinen Teilungsnetzwerkette förderlicher für den reibungslosen Übergang des Produkts am Förderende. Die Steuerung und die Hauptmaschine bilden eine druckfreie Förderbeziehung, die der Flaschengruppenanordnung förderlich ist. Die Schwingzylinder-Pufferkomponente macht die Flaschenzuführung reibungsloser. Das Flaschenförderband ist in zwei Abschnitte unterteilt, vorderes Förderband und hinteres Förderband, wodurch der Druck der Flaschenzuführung effektiv entlastet werden kann.

Pufferkomponentenbild

Die Hauptmaschine verwendet ein vollständig geschlossenes Rahmendesign, der gesamte mechanische Teil ist vollständig in einer Sicherheitschutztür platziert und mit einem Sicherheitsschalter ausgestattet, um die Sicherheit des Bedieners zu gewährleisten. Es ist mit einem unabhängigen Elektroschrank ausgestattet und wird mit einer Wärmeableitungs-Klimaanlage geliefert.

Rahmenbild

Der Flaschenschieber ist dafür zuständig, die gruppierten Dosen/Flaschen nach vorne zu schieben und sie mit Folie zu umwickeln. Die Überlastkupplungs-Trenntechnologie verhindert, dass die Maschine aufgrund von Motorüberlastung erneut synchronisiert wird.

Flaschenschieber-Überlastkupplungsbild

Folienaufnahme-Überlastkupplungsbild


Die SPS verwendet die Produkte der Huichuan-Serie und verwendet unabhängige Servomotoren, um die Flaschentrennung, die Folienanwendung, das Folienschneiden und die Folienwicklung zu steuern, wodurch die Genauigkeit der Flaschentrennung und des Folienschneidens gewährleistet wird, die entsprechend den Verpackungsspezifikationen verschiedener Produkte angepasst werden kann. Die Folienanwendung verwendet die Vorkutmethode, wodurch der Folienanwendungsvorgang stabiler wird und die Farbfolienpositionierungsverpackung realisiert werden kann.

Servo-gesteuertes Flaschentrennungsbild

Servo-gesteuertes Riemenantriebsbild

Servo-gesteuerte Folienschneide- und Zuführbilder

Servo-gesteuertes Folienbild

Die pneumatische Doppellauf-Expansionswelle unterstützt die Folienrollen, die abwechselnd ausgetauscht werden können, und der Folienwechsel ist schnell und schnell, ≤ 2 Minuten; sie stoppt automatisch und alarmiert, wenn die Kunststofffolie aufgebraucht ist. Die Folienspannung wird erfasst und die Servo-Folie wird zugeführt, die gleichmäßig und flach ist, und die Folienschneidsteuerung ist präzise und der Einschnitt ist sauber.

Folienverbindungs-Komponentenbilder

Fotos der Hauptstruktur des Schrumpfofens:

Seitenwindplatten-Einstellung

Lüfterauslass-Windrichtungslochverteilung

Windhohlraum-Querschnitt

Ofenkammer-Abwindplatten-Regulierlochplatte

8. Angebot und Lieferzeit für die ODM Automatisierte 80 Packungen pro Stunde Schrumpffolienverpackungsmaschine Packer Schrumpfverpackungsmaschine für die Abfüllung von Wasser:

(1). Gültigkeitsdauer des Angebots: 1 Monat;
(2). Zahlungsweise: T/T, L/C.
(3). Kunden stellen die für den Fabrikversuch erforderlichen Produkt- und Verpackungsmuster kostenlos zur Verfügung;
(4). Lieferzeit: 60 Arbeitstage ab Erhalt der Kundeneinzahlung und der Produktverpackungsmuster.

9. Qualitätssicherung für die ODM Automatisierte 80 Packungen pro Stunde Schrumpffolienverpackungsmaschine Packer Schrumpfverpackungsmaschine für die Abfüllung von Wasser:
(1). Das Unternehmen garantiert, dass die bereitgestellten Waren brandneu, unbenutzt, aus dem neuesten Design und geeigneten Materialien hergestellt sind und in allen Aspekten die im technischen Vertrag festgelegte Qualität, Spezifikationen und Leistung erfüllen;
(2). Das Unternehmen garantiert, dass die Ausrüstung nach ordnungsgemäßer Anleitung, Installation und Inbetriebnahme die verschiedenen technischen Leistungsindikatoren des Produkts innerhalb von 15 Tagen nach Inbetriebnahme des gesamten Systems erreicht;
(3). Das Unternehmen garantiert, dass es innerhalb der im Vertrag festgelegten Qualitätssicherungsfrist für Mängel, Ausfälle und Schäden der Produktionslinie verantwortlich ist, die durch Mängel in der Konstruktion, dem Verfahren, der Herstellung, der Installation, der Inbetriebnahme oder den bereitgestellten Materialien und der Qualität der Ausrüstung des Verkäufers verursacht wurden;
(4). Die Qualitätssicherungsfrist für die Ausrüstung beträgt 12 Monate nach der Abnahme der Produktionslinie. Wenn sich während der Qualitätssicherungsfrist herausstellt, dass die Qualität oder die Spezifikationen der Ausrüstung nicht den Vertragsbestimmungen entsprechen oder sich herausstellt, dass die Ausrüstung defekt ist (einschließlich potenzieller Mängel oder der Verwendung unqualifizierter Materialien usw.), hat der Käufer das Recht, dem Verkäufer innerhalb der Produktqualitätssicherungsfrist gemäß dem von der gesetzlichen Abteilung ausgestellten Prüfzeugnis eine Nachbesserung vorzuschlagen;
(5). Das Unternehmen garantiert die mechanischen Eigenschaften der bereitgestellten Ausrüstung, die Qualität des Produkts und die Verbrauchskennzahlen des Produkts.

10. Gewährleistung für die ODM Automatisierte 80 Packungen pro Stunde Schrumpffolienverpackungsmaschine Packer Schrumpfverpackungsmaschine für die Abfüllung von Wasser:
(1). Nach der Abnahme der Ausrüstung wird eine 12-monatige Garantie gewährt, und das Steuerungssystem (Standardmarke Huichuan) bietet eine 24-monatige Garantie; während der Garantiezeit stellt unser Unternehmen den Benutzern kostenlose Ersatzteile und zeitnahe und effektive Dienstleistungen zur Verfügung (Verschleißteile sind nicht von der Garantie abgedeckt);
(2). Wenn die Ausrüstung ausfällt und vor Ort repariert werden muss, garantiert unser Unternehmen, dass das Wartungspersonal innerhalb von 48 Stunden zum Standort des Kunden eilt, um dem Kunden zu helfen, den Fehler rechtzeitig zu beseitigen (außer bei höherer Gewalt);
(3). Nach Ablauf der Garantiezeit stellt unser Unternehmen den Benutzern eine breite Palette von bevorzugtem technischen Support, ausreichender Ersatzteilversorgung und anderen Kundendienstleistungen für die Lebensdauer zur Verfügung;

11. Verpackung und Transport für die ODM Automatisierte 80 Packungen pro Stunde Schrumpffolienverpackungsmaschine Packer Schrumpfverpackungsmaschine für die Abfüllung von Wasser:
(1). Verpackungsmethode:
Die Verpackung verwendet neue und robuste Spezialverpackungskartons oder feste Rahmen, die für den Ferntransport, feuchtigkeitsbeständig, rostfrei, stoßfest und für den Landtransport, Seetransport und das Heben geeignet sind.
(2). Transportart: Landtransport, Seetransport.
