Hochgeschwindigkeits-Wärmeschrumpffilmverpackungsmaschine für 48000BPH-Flaschenwasserproduktion

Hochgeschwindigkeits-Schrumpffolienverpackungsmaschine für 48000 BPH-Mineralwasserproduktionslinie

Shanghai Peiyu Packaging Technology Co.,Ltd.
Anwendungsbereich: Diese Ausrüstung eignet sich hauptsächlich für die industrielle Verpackung von Glasflaschen/PET-Flaschen/Dosen in Branchen wie Wasser, Getränke, Bier, Lebensmittel und Medizin.
Anwendbarer Produktionslinienkapazitätsbereich: 12.000 bis 48.000 Flaschen/Stunde
Kapazitätsbereich je nach Verpackungsspezifikation: 30 bis 260 Pakete pro Minute
Einige Zertifizierungszertifikate und Kundenbeispiele für die Folienverpackungsmaschine:

1. Hauptkomponentenkonfiguration für die Hochgeschwindigkeits-Schrumpffolienverpackungsmaschine für 48000 BPH-Mineralwasserproduktionslinie:

2. Technische Parameter für die Hochgeschwindigkeits-Schrumpffolienverpackungsmaschine für 48000 BPH-Mineralwasserproduktionslinie:

3. Zusammenfassung für die Hochgeschwindigkeits-Schrumpffolienverpackungsmaschine für 48000 BPH-Mineralwasserproduktionslinie:
Die Schrumpffolienverpackung ist eine der beliebtesten Verpackungsmethoden auf dem Markt. Sie eignet sich zum Bündeln und Verpacken von Dosen, Glasflaschen, Bier, Mineralwasser, Getränken, Saft, Milchprodukten, Gewürzen und anderen Produkten. Diese Methode der Produktverpackung ist kostengünstiger und wirtschaftlicher als andere Verpackungsmethoden. Sie kann die Verpackungsschönheit des Produkts erhöhen und die Möglichkeit der Demontage des Produkts wirksam verhindern und ist bequemer für die Lagerung und den Transport.

4. Ausrüstungszusammensetzung für die Hochgeschwindigkeits-Schrumpffolienverpackungsmaschine für 48000 BPH-Mineralwasserproduktionslinie:
Die Schrumpffolienverpackungsmaschine besteht hauptsächlich aus vier Teilen: Flascheneinlassförderer, Hauptmaschine, Schrumpfofen und Folienzuführfahrzeug. Die Hauptmaschine umfasst folgende Bauteile: Rahmen, Flaschenförderer, Flaschenförderergruppe, Flaschenschiebergruppe, Großbandförderergruppe, Kleinbandförderergruppe, Hauptantriebsgruppe, Folienschneidgruppe, Folienaufnahmegruppe, Folienziehgruppe, Folienzuführgruppe und Bedienbildschirm; der Schrumpfofen umfasst folgende Bauteile: Heizofenkanal, Ofenflaschenfördernetzwerk, Sicherheitsschutztür und Auslasskühlförderergruppe.

5. Prozessablauf für die Hochgeschwindigkeits-Schrumpffolienverpackungsmaschine für 48000 BPH-Mineralwasserproduktionslinie:
Das Produkt wird gleichmäßig von der Flaschenzuführung in jeden Kanal verteilt und auf Flaschenmangel überprüft. Es wird durch den Doppel-Servo-Flaschentrennmechanismus in die erforderliche Anordnung aufgeteilt und dann durch den Flaschenschiebermechanismus zum Folienaufnahmegurt geschoben. Die Folienrolle passiert den Folienspleißmechanismus (wird zum Heißspleißen des Folienkopfes beim Wechseln der Folienrolle verwendet) von der Folienvorrichtung und wird dann über den Foliensortier- und Spannmechanismus mit dem Folienzuführ- und Schneidmechanismus verbunden. Wenn das Produkt durchläuft, wird die Folie gleichzeitig von unten ausgegeben und die Folie wird über den Folienaufnahmemechanismus auf das Folienaufnahmegurtförderband gewickelt und schließlich vom Kleinbandförderer ausgegeben und in den Schrumpfofen geleitet.

Flachverpackungs-Formprozessablaufdiagramm:
Einlassförderung, Sortierung, Gruppierung, Schieben von Flaschen mit Schubstange, Folienschneiden/Folienzuführung, Folienverpackung, Schrumpfen, Kühlen und Ausgabe

6. Ausrüstungsaufstellungszeichnung für die Hochgeschwindigkeits-Schrumpffolienverpackungsmaschine für 48000 BPH-Mineralwasserproduktionslinie:

7. Technische Merkmale für die Hochgeschwindigkeits-Schrumpffolienverpackungsmaschine für 48000 BPH-Mineralwasserproduktionslinie:

Die von unserem Unternehmen hergestellte Schrumpffolienverpackungsmaschine zeichnet sich durch einfache Bedienung, breiten Anwendungsbereich, gute Abdichtung, allgemeines Kombinationsdesign und einfache Wartung der einzelnen Komponenten aus. Die gesamte Maschine verwendet ein vollservogesteuertes Motorsystem mit präziser und synchroner Positionierung, stabil und zuverlässig. Das abnehmbare Bedienfeld verwendet eine Mensch-Maschine-Schnittstellenbedienung, um verschiedene Betriebszustände anzuzeigen. Es wird die Flaschenzuführung und -trennung mit Vibrationspufferung verwendet, die die Flasche nicht blockiert oder quetscht und die Förderung reibungslos erfolgt. Die einzigartige Folienabwickel- und Schervorrichtung, die Folienkonstantspannung, kann die Folienlänge einfach und bequem einstellen und verfügt über eine einzigartige Farbfolienpositionierungsvorrichtung. Überlappung am Boden der Verpackung, die Produktverpackung ist fest und zuverlässig. Unser Folienverpackungsmaschinen-Heizofen hat einen perfekten und effektiven Wärmeschrumpfeffekt. Der Temperaturregler verwendet einen digitalen Temperaturregler mit eingebauter PID-Funktion. Die Temperaturerfassung ist empfindlich und genau und kann nach Belieben eingestellt werden; die Edelstahl-Fördernetzwerk hat ein gleichmäßiges Netz, hohe Netzfestigkeit, stabile Übertragung, hohe Verschleißfestigkeit und lange Lebensdauer.
7.1. Der Flaschenzuführförderer ist für die Beförderung des Produkts zum Flaschentrennmechanismus zuständig. Das Förderband verwendet ein Regina 610-Serien-Netzband. Die vollständig geschlossene Oberseite kann eine hervorragende Produktunterstützung bieten, das Herunterfallen von Flaschen vermeiden und ist langlebig. Gleichzeitig ist die Verwendung einer kleinen Steigungskettenglieds förderlicher für den reibungslosen Übergang der Produkte am Förderende. Der Eingang verwendet die Mikrovibrations-Flaschentrennmethode, die die Produkte reibungslos trennen und Flaschenstaus effektiv verhindern kann. Der Flaschenzuführförderer ist in zwei Abschnitte unterteilt, vorderer Förderer und hinterer Förderer, die den Druck der Flaschenzuführung effektiv entlasten, die Steuerung und die Hauptmaschine bilden eine druckfreie Förderbeziehung, was die Aufteilung der Flaschengruppen begünstigt.
Vibrations-Flaschentrennungsbild

Segmentierte Förderbilder

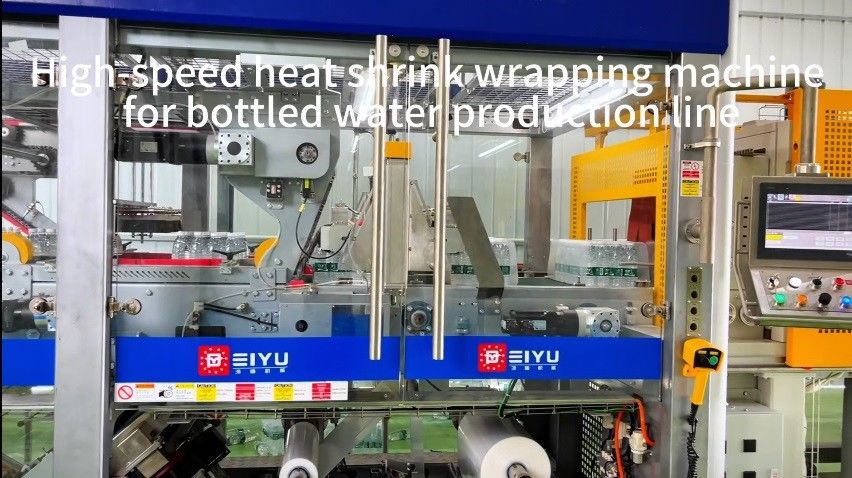

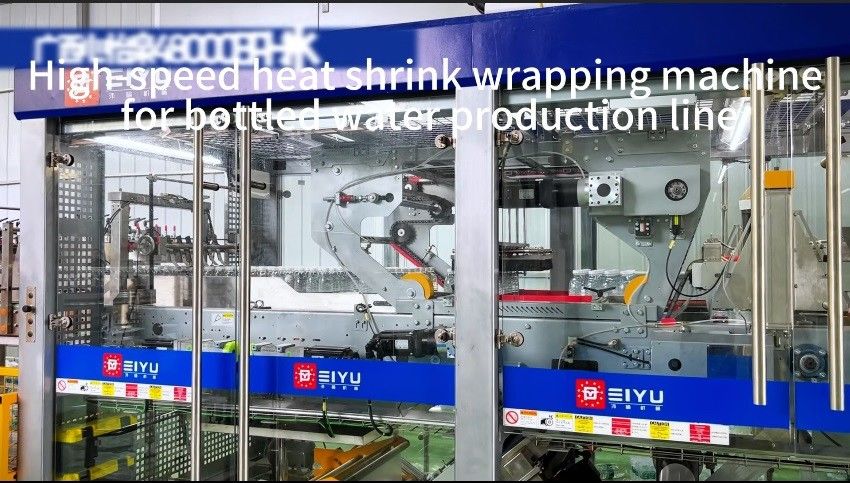

7.2. Die Hauptmaschine verwendet ein vollständig geschlossenes Rahmendesign. Der gesamte mechanische Teil ist vollständig in der Sicherheitsschutztür untergebracht und mit einem Sicherheitsschalter ausgestattet, um die Sicherheit des Bedieners zu gewährleisten.
Rahmenbild

7.3. Der Flaschenschiebermechanismus ist für das Vorschieben der gruppierten Produkte und das Umwickeln mit Folie zuständig. Die Überlastkupplungs-Trenntechnologie besteht darin, dass sich die Ausrüstung aufgrund von Motorüberlastung automatisch von der mechanischen Übertragung löst und die Maschine stoppt, um Alarm auszulösen, um Schäden an Ausrüstungsteilen zu vermeiden.
Flaschenschieber-Überlastkupplungsbild

Folienaufnahme-Überlastkupplungsbild

7.4. SPS verwendet Produkte der Huichuan-Serie und verwendet unabhängige Servomotoren zur Steuerung der Flaschentrennung, Folienanwendung, Folienschneiden und Folienverpackung, wodurch eine genaue Flaschentrennung und Folienschneiden gewährleistet werden, die entsprechend den Verpackungsspezifikationen verschiedener Produkte angepasst werden kann. Die Flaschenschieberkette und die Folienaufnehmerkette sind mit einer Vielzahl von Übersetzungsverhältnissen von Flaschenschieberabstand und Folienaufnehmerabstand ausgestattet, um sich an die Übertragung verschiedener Produktverpackungsgrößen anzupassen, so dass kleine Pakete unter dem gleichen Modell und Produkt eine höhere Produktionskapazität erreichen können.
Servo-gesteuerte Flaschentrennungsbild

Servo-Steuerung Riemenantrieb Bild

Servo-gesteuerte Folienbild

7.5. Der Flaschentrennmechanismus verwendet einen Doppel-Servo in Kombination mit einer Nockenstruktur, wodurch die Flaschentrennung präzise und zuverlässig ist.

7.6. Die Folie wird für die Folienanwendung vorgeschnitten, wodurch die Folienanwendung stabiler wird. Der Farbkennungssensor erfasst automatisch die Markierung, und der Servomotor steuert die Folienzuführlänge und -position, um die Farbfolienpositionierung zu erreichen und die Produktverpackungsqualität zu verbessern.
Servo-gesteuerte Folienschneide- und Zuführbilder

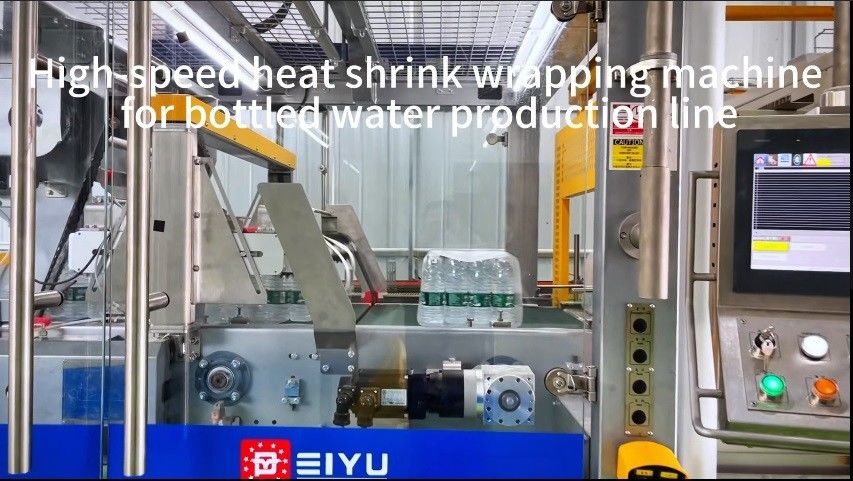

7.7. 12-Zoll-Großbildschirm, intelligente Ausrüstung, mehrstufige Passwortkontrolle, einfach zu bedienen und zu verwalten. Mehrere Formelparameter können vorgespeichert werden, und Verpackungsformatänderungen sind bequem und schnell. Es verfügt über manuelle und vollautomatische Betriebsarten, kann sofortige und kumulative Verpackungsmengen anzeigen, den gesamten Betriebsprozess der Ausrüstung in Echtzeit überwachen, verfügt über eine Selbstdiagnosefunktion, kann den Host-Betriebsstatus und die zugehörigen Parameter online dynamisch anzeigen und verfügt über Fehleralarmanzeige, Aufzeichnung und andere Funktionen.
Bedienbildschirmbild

7.8. Doppelte Folienrollen werden von Luftwellen getragen und von zwei Servos gesteuert. Die Folie wird reibungslos zugeführt und kann abwechselnd ausgetauscht werden. Die Folie kann schnell und rasch innerhalb von ≤2 Minuten ausgetauscht werden. Wenn die Folie verbraucht ist, erkennt sie dies automatisch und stoppt die Maschine, um Alarm auszulösen. Die Folienspannung wird erkannt und die Servo-Folie wird gleichmäßig und reibungslos zugeführt. Die Folienschneidsteuerung ist präzise und der Schnitt ist sauber.
Folienzuführungskomponentenbild

7.9. Die Verbindungsposition zwischen manuellem Folienspleißen und automatischem Folienspleißen ist erhalten. Das Standardmodell ist mit einem manuellen Folienspleißmechanismus ausgestattet, und der Folienspleißschnitt ist bündig. Kunden können die automatische Folienspleißkonfiguration nach ihren Bedürfnissen auswählen.
7.10. Der Schrumpfofen hat eine vernünftige Struktur, Wärmeisolierung, hohe Temperaturregelgenauigkeit und geringe Wärmeverluste.

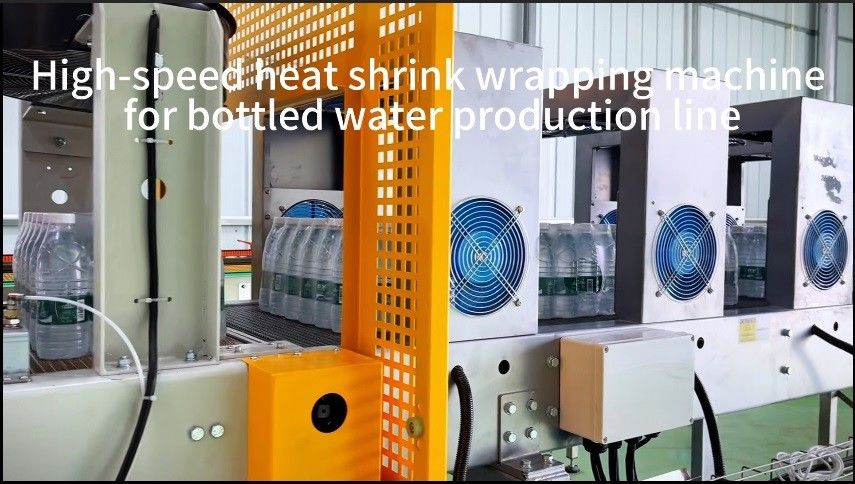

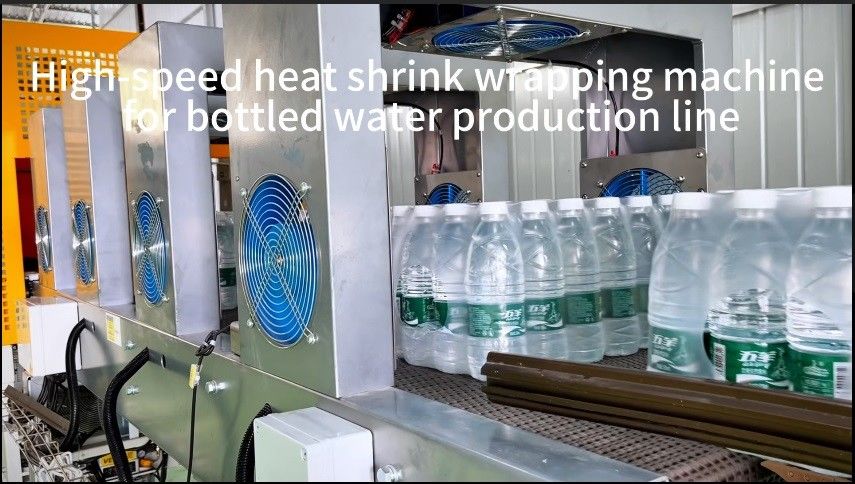

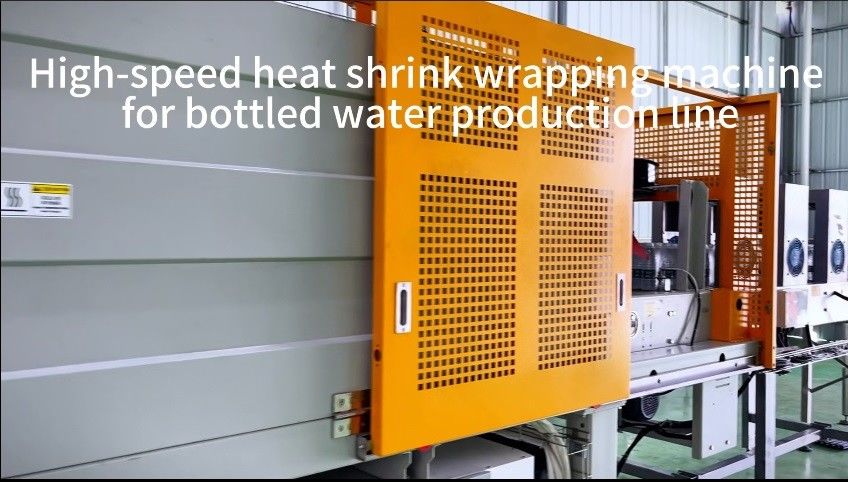

Der Schrumpfofen besteht aus drei Teilen: dem Heizofenkanal, der Ofenförderkette und dem Auslassförderer. Die Ofenförderkette und der Heizofenkanal bilden einen kompletten Schrumpfofenkörper. Die Ofenförderkette ist für den Transport des verpackten Pakets durch den Heizofenkanal zuständig. Der heiße Ofenkanal erhitzt und schrumpft das verpackte Paket, so dass die Folie gleichmäßig bei der eingestellten Temperatur schrumpft, eng an der Oberfläche des Pakets anliegt und das Paket fest umwickelt, um den gewünschten Verpackungszweck zu erreichen. Der Auslassförderer ist für die schnelle Abkühlung der Folie auf der Oberfläche des erhitzten und geschrumpften Pakets zuständig, so dass die Folie schnell in einen hochfesten Zustand übergeht, und dann werden die verpackten Artikel zur unmotorisierten Förderrolle oder zur Back-End-Produktionslinie transportiert.

Schrumpfofenbild

7.11. Mehr als 90 % der elektrischen Komponenten sind importierte hochwertige Marken, die stabil und zuverlässig sind.
7.12. Die Verpackungsprodukte sind schön, stark, flach und gleichmäßig, ohne Falten, um die Mängel einer schlechten Haftung zu vermeiden. Die Bullaugen auf beiden Seiten sind symmetrisch und schön, und die Höhe der Falten auf beiden Seiten ist größer als 40 mm.

8. Angebot und Lieferzeit für die Hochgeschwindigkeits-Schrumpffolienverpackungsmaschine für 48000 BPH-Mineralwasserproduktionslinie:

(1). Gültigkeitsdauer des Angebots: 1 Monat;
(2). Zahlungsmethode: T/T, L/C.
(3). Kunden stellen die für den Fabrikversuch erforderlichen Produkt- und Verpackungsmuster kostenlos zur Verfügung;
(4). Lieferzeit: 60 Arbeitstage nach Erhalt der Kundeneinzahlung und der Produktverpackungsmuster.

9. Qualitätssicherung für die Hochgeschwindigkeits-Schrumpffolienverpackungsmaschine für 48000 BPH-Mineralwasserproduktionslinie:
(1). Das Unternehmen garantiert, dass die gelieferten Waren brandneu, unbenutzt, aus dem neuesten Design und geeigneten Materialien hergestellt sind und in allen Aspekten die im technischen Vertrag festgelegte Qualität, Spezifikationen und Leistung erfüllen;
(2). Das Unternehmen garantiert, dass die Ausrüstung nach ordnungsgemäßer Anleitung, Installation und Inbetriebnahme innerhalb von 15 Tagen nach Inbetriebnahme des gesamten Systems die verschiedenen technischen Leistungsindikatoren des Produkts erreicht;
(3). Das Unternehmen garantiert, dass es innerhalb der im Vertrag festgelegten Qualitätssicherungsfrist für Mängel, Ausfälle und Schäden der Produktionslinie verantwortlich ist, die durch Mängel in Design, Prozess, Herstellung, Installation, Inbetriebnahme oder Materialien und die Qualität der Ausrüstung des Verkäufers verursacht wurden;
(4). Die Qualitätssicherungsfrist für die Ausrüstung beträgt 12 Monate nach der Abnahme der Produktionslinie. Wenn sich während der Qualitätssicherungsfrist herausstellt, dass die Qualität oder die Spezifikationen der Ausrüstung nicht den Vertragsbestimmungen entsprechen oder sich herausstellt, dass die Ausrüstung defekt ist (einschließlich potenzieller Mängel oder der Verwendung unqualifizierter Materialien usw.), hat der Käufer das Recht, dem Verkäufer innerhalb der Produktqualitätssicherungsfrist gemäß dem von der gesetzlichen Abteilung ausgestellten Prüfzeugnis eine Nachbesserung vorzuschlagen;
(5). Das Unternehmen garantiert die mechanischen Eigenschaften der gelieferten Ausrüstung, die Qualität des Produkts und die Verbrauchskennzahlen des Produkts.

10. Gewährleistung für die Hochgeschwindigkeits-Schrumpffolienverpackungsmaschine für 48000 BPH-Mineralwasserproduktionslinie:
(1). Nach der Abnahme der Ausrüstung wird eine 12-monatige Garantie gewährt, und das Steuerungssystem (Standardmarke Huichuan) gewährt eine 24-monatige Garantie; während der Garantiezeit stellt unser Unternehmen den Benutzern kostenlose Ersatzteile und zeitnahe und effektive Dienstleistungen zur Verfügung (Verschleißteile sind nicht von der Garantie abgedeckt);
(2). Wenn die Ausrüstung ausfällt und vor Ort repariert werden muss, garantiert unser Unternehmen, dass das Wartungspersonal innerhalb von 48 Stunden zum Standort des Kunden eilt, um dem Kunden zu helfen, den Fehler rechtzeitig zu beheben (außer bei höherer Gewalt);
(3). Nach Ablauf der Garantiezeit stellt unser Unternehmen den Benutzern eine breite Palette an bevorzugtem technischen Support, ausreichender Ersatzteilversorgung und anderen Kundendienstleistungen für die Lebensdauer zur Verfügung;

11. Verpackung und Transport für die Hochgeschwindigkeits-Schrumpffolienverpackungsmaschine für 48000 BPH-Mineralwasserproduktionslinie:
(1). Verpackungsmethode:
Die Verpackung verwendet neue und robuste Spezialverpackungskartons oder feste Rahmen, die für den Ferntransport, feuchtigkeitsbeständig, rostfrei, stoßfest, für den Landtransport, Seetransport und das Heben insgesamt geeignet sind.
(2). Transportart: Landtransport, Seetransport.
