Maschine zur Verpackung von Blumentee Automatische Getränkeverpackungsanlage OEM

Hochwertige und kostengünstige Blumentee-Getränkeverpackungslinie

Shanghai Peiyu Packaging Technology Co., Ltd.

PET/PE/PP/Glasflasche Getränke Verpackung Produktionslinie

Produktionslinienbereich: Stellen Sie Ihnen die gesamte Anlagenplanung und das Layout -Design der Produktionsleitung zur Verfügung. Gesamtverpackungsproduktionslinie durchführen; Downstream/Endverpackungsproduktionslinie durchführen;

Produktionslinienart: abgefüllte kohlensäurehaltige/ Saft/ Tee/ Protein/ Milch/ Funktions-/ Pflanze und andere Getränkeproduktionslinien

Produktionsliniengeräte: Vorbehandlungssystem, Blasen, Füllen und Verschluss in einer Maschine, Etikettierungsmaschine, Flaschen-/Box-Fördersystem, elektrisches Steuerungssystem, invertierte Flaschensterilisationskette, warmes Flaschen-/Kühlspray-Tunnel, Wasserblasmaschine, Spur-Trennungsmaschine, Wärmeschrinkfilmverpackungsmaschine, Kartonverpackungsmaschine, Palletizer usw.;

Hilfsgeräte: Erkennung fertiger Produkte, Erkennung von Flüssigkeitspegel, Tintenstrahldrucker, Waage Erkennungsmaschine usw.

Produktionslinieausgabe: 6.000 Flaschen pro Stunde und 48.000 Flaschen pro Stunde

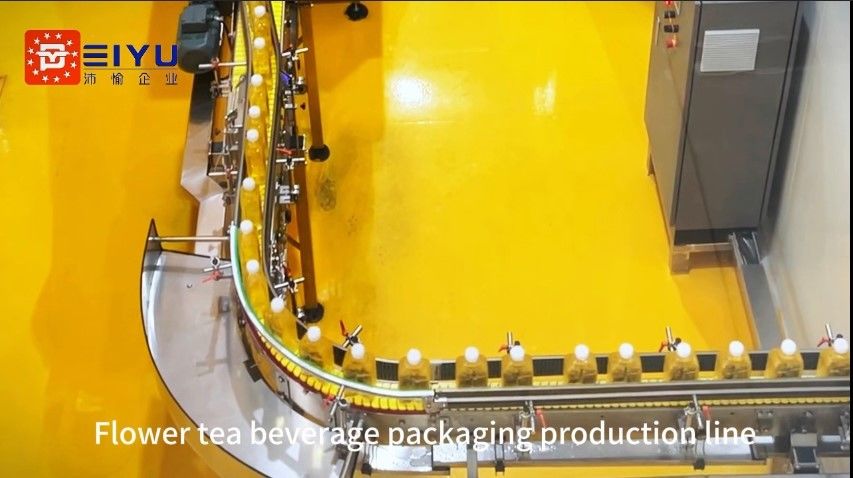

Blumentee -Getränkeverpackungsproduktionslinie:

1. Einführung in Blumen -Tee -Getränkeverpackungsproduktionslinie:

Die herkömmliche Produktionslinie für Blumentee -Getränkeverpackungen enthält Folgendes:

Teegetränkeproduktionslinie

Grüne Teegetränkeproduktionslinie

Produktionslinie für schwarze Tee -Getränke

Blumen- und Obst -Tee -Getränkeproduktionslinie

Produktionslinie für Kräutertee -Getränke

2. Die Produktionslinie für Blumentee -Getränkeverpackungen enthält hauptsächlich die folgenden Ausrüstung:

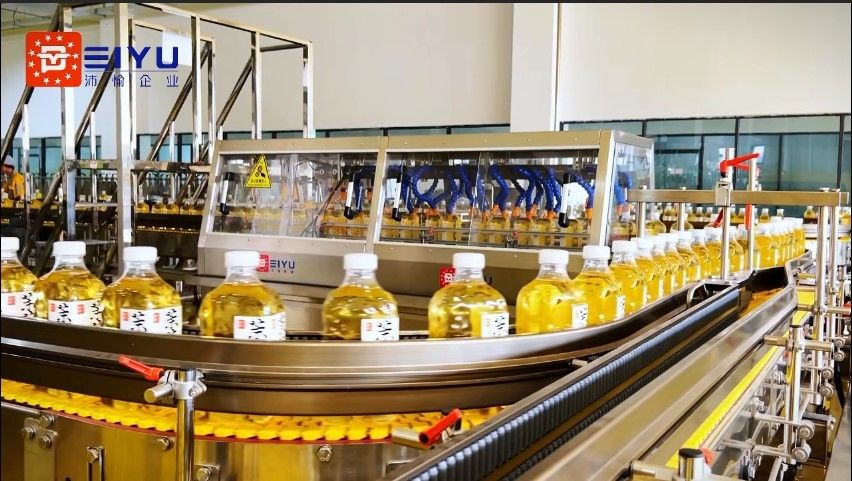

Blumentee -Getränkeverpackungsproduktionslinie
Blumentee -Getränkeverpackungsproduktionslinienverarbeitungsfluss und Hauptverarbeitungsgeräte:
Schraubenförderer
Dynamische Pufferplattform
Spurteiler
Wasserblasmaschine
Seitenspeicher -Karton -Wickelmaschine
Kastenschraube Förderer
Gantry -Palette

3.Deskription und technische Spezifikationen der Hauptausrüstung der Produktionslinie der Blumentee -Getränkeverpackung:

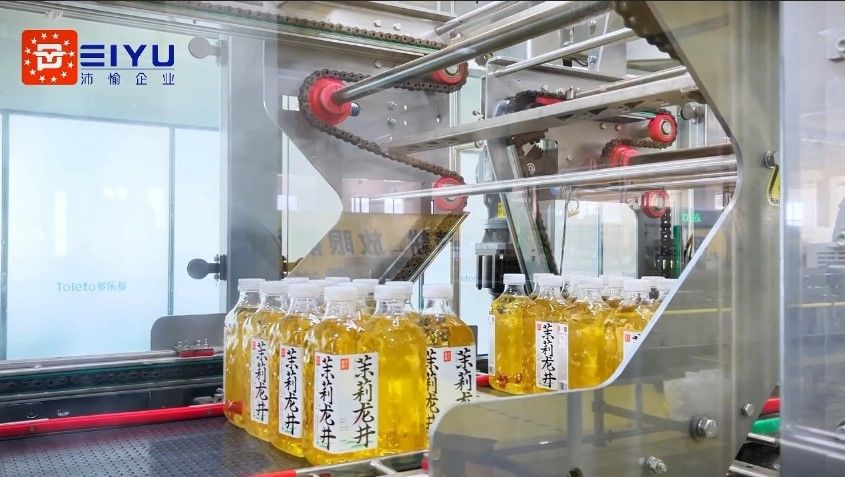

1) .Spc-13f Wärmeschreinverpackungsmaschine:
Projekteinführung: Diese Maschine umfasst Flaschenfütterung, automatische Sortierung, automatische Verpackung, Filmerkennung, Schrumpfmaschine, Kühlung und Formung.
Verpackungsprodukte: PET -Flaschen/Dosen.
Ausgabe: 10-12 Packungen/min
Verpackungsmaterial: PE -Film

2) .purpose der Maschine:
Der SPC-13F Vollautomatische Wärmeschrinkfilmverpackungsmaschine ist eine neue Verpackungsausrüstung mit hoher Effizienz und kontinuierlichem Betrieb, die auf der Grundlage der Eigenschaften des Verpackungsfilmschrumpfung beim Erhitzen entworfen und hergestellt wird. Es kann automatisch einzelne Produkte (z. B. PET -Flaschen) ordnen und gruppieren, sie dann mit Schrumpffilm einwickeln und schließlich heizen und schrumpfen, abkühlen und zu einem kollektiven Paket formen. Die verpackten Produkte sind fest gebunden, mit einem regelmäßigen und schönen Erscheinungsbild und sparen Verpackungskosten.

3) .Glass Flasche Getränke Produktionslinienverarbeitungsfluss und Hauptverarbeitungsgeräte:
Leere Glasflaschen -Depalletizer,
Füll- und Verschlüsselungsmaschine,
Wasserblasmaschine,
Flüssigkeitsniveau, Flaschenkappe Inspektionsmaschine,
Flaschensterilisationskette,
Sprühtunnelsterilisator,
Wasserblasmaschine,
Selbstklebende Kennzeichnung, Maschine,
Codierungs- und Etiketteninspektionsmaschine,
100 Kartons pro Minute Hochgeschwindigkeits -Karton -Verpackungsmaschine,
Boxwaagemaschine,
Schraubenförderplattform,
Hochgeschwindigkeitspallere hohe Position.

4) .Desschreibung von Prozessmerkmalen:
4) .1. Einfaches und schönes Aussehen, neuartige und einzigartige Struktur, einfache Wartung.
4) .2. Elektronischer Induktionsfilm, stabile Filmfütterung, schneller und schneller Filmersatz.
4) .3. Die SHF der dritten Generation konstanter Temperaturverdichtung und Schnittmesser wird eingesetzt, und die Versiegelungsfestigkeit beträgt mehr als das Dreifache des kalten Schneid- und Keimeversiegelungsmessers. Die Versiegelung ist gleichmäßig und flach, und die Lebensdauer beträgt das 80 -fache der kalten Versiegelungs- und Heizdichtungsmesser.
4) .4. Drei Variable Frequenzgeschwindigkeitskontrollmechanismen, präzise und synchrone Übertragung, zuverlässige Übertragung.
4) .5. In der schrumpfenden Kammer werden zirkulierende Lufttransporttechnologie, angemessene Struktur, Wärmeisolierung, Genauigkeit der Hochtemperaturkontrolle und eine bessere Verpackungseffekt eingesetzt. Der importierte Teflon -Förderband spart 20% des Stroms im Vergleich zum Metallnetzgürtel.
4) .6. Ausgestattet mit stabilen und zuverlässigen elektrischen Kontrollkomponenten wie deutschen Siemens Siemnes, japanischen Omron, Uniquc usw. ist es gut ausgestattet.
4) .7 Das Intervall zwischen dem Kühlkanal und dem schrumpfenden Kanal beträgt größer als 500 mm, um den gegenseitigen Einfluss von kalter Luft und heißer Luft zu vermeiden, den Wärmeverlust zu verringern und den Kühl- und Formeneffekt des Schrumpffilms sicherzustellen.
4) .8 Der Film -Fütterungsmotor und der zirkulierende Windmotor sind neu mit Überlastschutzgeräten ausgestattet. Ein neues Schneider -Zwischenrelais wird hinzugefügt, um die Sicherheit des Schaltkreises zu schützen.
5). Hauptstruktur und Funktion:
Der gesamte Gerätssatz besteht aus Flaschenzufuhr-Förderband, Verpackungsmaschine, Wärmeschrumpfmaschine, nicht betriebener Förderrolle und elektrischer Steuerung, pneumatischer Kontrolle und anderen Teilen.
5) .1 Verpackungsmaschine
Die Verpackungsmaschine besteht hauptsächlich aus einem Rahmen, einem Flaschenverzählungsmechanismus, einem Flaschenschiebungsmechanismus, einem Filmplatzmechanismus, einem Filmverpackungsmechanismus usw.
5) .1.1. Der Flaschenfütterungsmechanismus ist verantwortlich für die Übermittlung von PET -Flaschen am Flaschenverzählungsmechanismus, der in zwei Teile unterteilt ist: vorne Förderung und Heckförderung
5) .1.2 Der Mechanismus der Flasche Trennung ist für die Sortierung der PET -Flaschen nach den Verpackungsanforderungen verantwortlich, um den Film zu erkennen.
5) .1.3. Der Pushing -Mechanismus der Flasche ist dafür verantwortlich, die gruppierten PET -Flaschen nach vorne zu drücken und sie mit Film einzuwickeln.
5) .1.4. Die Abwicklung von Film ist verantwortlich für die Lieferung des Films für die Verpackung der gruppierten PET -Flaschen.
5) .1.5. Filmverpackung: Setzen Sie automatisch die Versorgungslänge des Schrumpffilms gemäß der Größe des Pakets ein und vervollständigen Sie die automatische Filmverpackung synchron, während sich das Produkt vorwärts bewegt.
5) .2. Wärme schrumpfende Maschine
Die wärme schrumpfende Maschine besteht aus drei Teilen: Heizung und Schrumpfung, Kühlung und Formung sowie Produktförderung.
5) .. 2.1 Erhitzen und Schrumpfen:
Die schrumpfende Maschine erwärmt und schrumpft das verpackte Paket, so dass der Film gleichmäßig bei der festgelegten Temperatur schrumpft, an der Oberfläche des Pakets haftet und das Paket fest umhüllt, um den gewünschten Verpackungszweck zu erreichen.
5) .2.2 Kühlung und Formung:
Die Kühlung und Formung ist dafür verantwortlich, den Film schnell auf der Oberfläche des Pakets zu kühlen, das erhitzt und geschrumpft wurde, so dass der Film schnell zu einem hochfesten Zustand für die einfache Handhabung wird.
5) .2.3. Produktvermittlung:
Die vollständig verpackten Gegenstände werden an die nicht oblohrierte Förderrolle übertragen. Die Roller der Förderung kann eine Rolle der vorübergehenden Lagerung spielen, die für das Personal zum Stapeln oder Tragen geeignet ist.
6) .technische Parameter:
1). Verpackungskombination: 3*3 3*4 (bestimmen Sie die Kombination gemäß den Anforderungen)
2). Verpackungsgeschwindigkeit: 10-13 Packungen/Minute
3). Anwendbare Behälterform: Quadratische oder runde Behälter, Haustier, Glasflasche oder Can usw.
4). Gesamtstromlast: 19 kW/380 V, dreiphasige Fünf-Draht
5). Maschinenabmessungen: Länge × Breite × Höhe:
5500 mm × 3200 mm × 2100 mm (ohne nicht betriebene Förderrahmen)
6). Druckluftdruck von der Maschine verwendet: 0,6 ～ 0,8 MPa
7). Luftverbrauch: 0,3 Kubikmeter/Minute

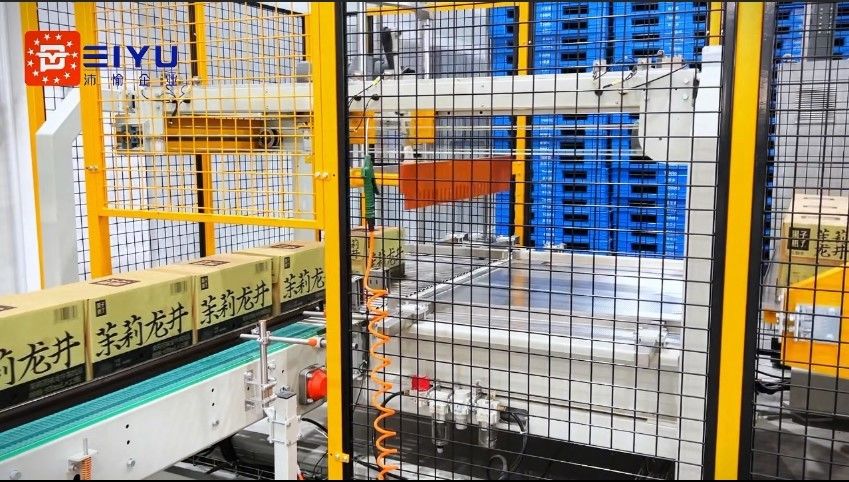

2).
A. overview:
Der Palettierer stapelt automatisch Kartons, die in einer bestimmten Anordnung auf der Palette in Behälter geladen wurden. Es kann mehrere Schichten stapeln und sie dann herausschieben, um den Gabelstaplertransport zum Lagerhaus zum Lager zu erleichtern. Dieses Gerät übernimmt die SPLC+Touchscreen -Steuerung, um einen intelligenten Betrieb und Management zu erreichen, was einfach und einfach zu meistern ist.
B. Ausgleiche Komposition:
Diese Maschine besteht aus einem Eingabegerät, einem Spur -Trenngerät, einem Box -Drück- und Anordnungsgerät, einem Kastenentfernungs- und Stapelgerät, einem leeren Palettenversorgungsgerät, einem Stapelgerät für fertige Produkte, einem Sicherheitsgerät und einem automatischen Steuergerät.
Verfahren:

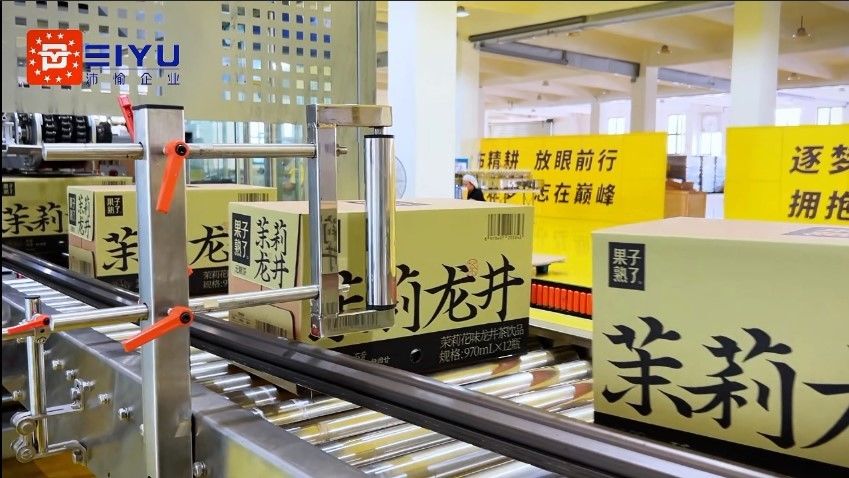

(1) Kartoneingangsteil
Carton -Fördergerät
Gemäß der festgelegten Arrangement -Methode sind die Kartons gezwungen, sich umzudrehen oder zu vermitteln, um den Zweck des Sortierens und Sortierens zu erreichen.
Sortiergerät
Der Versorgungsförderband drückt die sortierte erste Spalte von Kartons mit einem Zylinder in das Hebegerät und drückt sie dann in die zweite und dritte Säulen, um eine Sortierung zu bilden.
(2) Automatisches Palletisierungsgerät
Wenn die Kartons in einer bestimmten Reihenfolge angeordnet sind, um eine Gruppe zu bilden (Ebene), steigt der Aufzug mit der Auftragsschicht auf die Oberseite des Palettierungsgeräts und wird stetig auf die Palette (oder die vorherige Auftragsschicht) platziert, um automatische Palettierung zu bilden. Das Palletisierungsgerät basiert auf einem variablen Frequenzmotor und einer Kette, um seine Anhebung, Senkung und Vorwärtsbewegung (rückwärts) zu vervollständigen.
(3) Palettenabschnitt

Palettenversorgungsvorrichtung
Das Palettenlager kann 8-10 leere Paletten stapeln und Paletten an das Palettierungsgerät zu einer festen Zeit gemäß den Programmanforderungen versorgen. Es wird von einem separaten Motor angetrieben.
Palettenausgangsvorrichtung
Wenn eine Palette die Anzahl der Stapelschichten erreicht, wird ein Signal ausgestellt, um die tatsächliche Palette aus dem Palettierungsabschnitt herauszudrücken, und die tatsächliche Palette wird über den Entfernungsförderband an den angegebenen Ort gesendet.

C.Material:
Rahmen: SS41 (A3 Stahlspray -Farbe)
Achse: S45C -Lagerstahl
Roller: Doppel-End-Lagerwalze (verzinkt)
Haube: SS41 (A3 Stahlspray -Farbe)
Führungsplatte: SS41 (A3 -Stahlspray -Farbe)

D.Features:
(1) Der Betriebsbildschirmbetrieb wird verwendet, um den Dialog zwischen Menschen und Maschinen zu realisieren, der Produktionsgeschwindigkeit, Fehlerursache und Lage anzeigen kann und ein hohes Maß an Automatisierung aufweist. Das programmierbare SPS -Programm kann verwendet werden, um das Sortieren und Stapeln von Kartons, die Palettenversorgung und die Entladung zu programmieren.
(2) Schneider Plc und Touchscreen (6 Zoll) oder andere importierte Marken werden verwendet, und die elektrischen Komponenten erfüllen internationale Standards mit zuverlässiger Leistung, Austauschbarkeit und Haltbarkeit.
(3) Pneumatische Komponenten und Zylinder, die von deutschem Festo oder japanischen SMC und Yadek produziert werden, werden mit zuverlässiger Qualität und Leistung verwendet.
(4) Die Sicherheitstür und die Motorhaube sind mit elektrischen Erfassungsgeräten ausgestattet. Wenn die Haustür geöffnet wird, arbeitet die Maschine nicht mehr, um das Personal zu schützen.
(5) Der Stapelmodus kann einfach und einfach auf dem Touchscreen eingestellt werden.
(6) Das Stapeln ist stabil und effizient, was die Arbeitskräfte erheblich retten kann.
(7) Das Kartonversorgungssystem wird von einem Bremsmotor gesteuert, um sicherzustellen, dass der Karton an der voreingestellten Position geliefert wird.
(8) Das Lärm ist niedrig und erfüllt den chinesischen internationalen Lärmstandard unter 75 dB.
(9) Mehrere Stapelmodi können abgeschlossen werden, ohne Stapelteile zu ersetzen.

E.technische Parameter von Palletizer:
Stapelgeschwindigkeit der gesamten Maschine 60 Kisten/Minute
Maximale Last pro Schicht 250 kg
Maximale Last pro Palette 1500 kg
Maximale Stapelhöhe 1800 mm
Installationsleistung 20 kW
Luftdruck 7Bar
Luftverbrauch 200l/min
Palettengröße zu bestimmen
Ausrüstungsgewicht ca. 5500 kg
Elektrische Konfiguration
Plc Schneider oder bekannte Marke
Wechselrichter Schneider oder bekannte Marke
Photoelektrischer Sensor krank
Getriebemotor Hengchi
Pneumatische Komponenten SMC oder bekannte Marke
Elektrogeräte mit niedriger Spannung
Touchscreen Schneider

F.Utility Consumum:
1> Leistung: Wechselstrom, 3-Phasen, 380 V, 11 kW 50 Hz
2> Luftverbrauch: 500 nl/min (Luftverbrauch: 5-6 kg/cm2)

4. Quotation und Lieferzeit für Blumentee -Getränkeverpackungslinien: Produktionslinie:

(1). Zitat Gültigkeitsdauer: 1 Monat;
(2). Zahlungsmethode: t/t, l/c.
(3). Kunden stellen die Produkt- und Verpackungsmuster kostenlos zur Verfügung.
(4). Lieferzeit: 60 Arbeitstage aus dem Erhalt von Kundendaten- und Produktverpackungsmuster.

5. Qualitätssicherung für Blumen -Tee -Getränkeverpackungsproduktionslinie:
(1). Das Unternehmen garantiert, dass die bereitgestellten Waren brandneu und nicht genutzt werden, die aus den neuesten Design- und geeigneten Materialien hergestellt werden und die Qualität, Spezifikationen und Leistung in allen Aspekten entsprechen.
(2). Das Unternehmen garantiert, dass die Ausrüstung nach ordnungsgemäß geführter, installierter und debuggediertem Produktionsbereich die verschiedenen technischen Leistungsindikatoren des Produkts innerhalb von 15 Tagen nach in Betrieb genommenen Systemen erreicht.
(3). Das Unternehmen garantiert, dass es innerhalb der im Vertrag festgelegten Qualitätssicherungsfrist für Mängel, Fehler und Schäden der Produktionslinie verantwortlich ist, die durch Defekte, Prozess, Fertigung, Installation, Debugging oder Materialien sowie die Qualität der Geräte des Verkäufers verursacht werden.
(4). Die Ausrüstungssicherungszeit beträgt 12 Monate nach der Annahme der Produktionslinie. Wenn während der Qualitätssicherungsfrist festgestellt wird, dass die Qualität oder Spezifikationen der Ausrüstung nicht den Vertragsbestimmungen entsprechen oder nachgewiesen wird, dass die Ausrüstung fehlerhaft ist (einschließlich potenzieller Mängel oder der Verwendung von nicht qualifizierten Materialien usw.), hat der Käufer das Recht, dem Verkäufer die von der statusory Abteilung ausgestellte Inspektionszeitraum in der in der statusory Abteilung herausgegebenen Inspektionszertifikat vorzuschlagen.
(5). Das Unternehmen garantiert die mechanischen Eigenschaften der bereitgestellten Geräte, die Qualität des Produkts und die Verbrauchsindikatoren des Produkts.

6. Ausrüstung Garantie für Blumentee -Getränkeverpackungsproduktionslinie:
(1). Nachdem das Gerät akzeptiert wird, wird eine 12-monatige Garantie vorgesehen, und das Steuerungssystem (Standard-Marke Huichuan) bietet eine Garantie von 24 Monaten. Während der Garantiezeit bietet unser Unternehmen den Benutzern kostenlose Ersatzteile und zeitnahe und effektive Dienstleistungen (Teile werden nicht durch die Garantie abgedeckt).
(2) Wenn die Ausrüstung ausfällt und vor Ort repariert werden muss, garantiert unser Unternehmen, dass das Wartungspersonal innerhalb von 48 Stunden auf die Website des Kunden eilt, um dem Kunden den Fehler rechtzeitig zu beseitigen (mit Ausnahme von Gewaltmajor).
(3). Nach der Garantiezeit bietet unser Unternehmen den Benutzern eine breite Palette von technischen Unterstützung, ausreichend Ersatzteilen und anderen Nachverkaufsdiensten für das Leben.

7. Packung und Transport für Blumentee -Getränkeverpackungslinien: Produktionslinie:
(1). Packaging -Methode:
Die Verpackung verwendet neue und robuste Spezialverpackungskästen oder feste Rahmen, die für Ferntransport, feuchtigkeitsdicht, rostsicher, schockdes, geeignet für Landtransport, Seetransport und Gesamtheben geeignet sind.
(2). Transportierungsmethode: Landtransport, Seetransport.
